درب اتوماتیک سوئینگ یکی از کاربردیترین انواع دربهای اتوماتیک است که با استفاده از یک اپراتور الکترومکانیکی، دربهای لولایی را بهصورت خودکار باز و بسته میکند. این سیستم که با نامهای درب اتوماتیک لولایی، درب سویینگ و Automatic Swing Door نیز شناخته میشود، برای ورودیهایی مناسب است که امکان اجرای درب کشویی وجود ندارد یا حفظ ساختار لولایی درب اهمیت دارد.
اپراتور سوئینگ روی بخش بالایی درب یا چهارچوب نصب شده و از طریق بازوی مکانیکی یا ریل لغزشی، نیروی موتور را به لنگه درب منتقل میکند. پس از دریافت فرمان از سنسور، شستی، ریموت یا سیستم کنترل تردد، درب با سرعت تنظیمشده باز شده و پس از عبور افراد، بهصورت کنترلشده و نرم بسته میشود.
درب اتوماتیک سوئینگ برای ساختمانهای اداری، بیمارستانها، مراکز درمانی، هتلها، بانکها، مجتمعهای مسکونی، مراکز آموزشی و فضاهای دارای محدودیت معماری گزینه مناسبی است. این سیستم را میتوان روی بسیاری از دربهای لولایی موجود نیز نصب کرد؛ بنابراین در برخی پروژهها بدون نیاز به تعویض کامل درب، امکان اتوماتیکسازی ورودی وجود دارد.
درب اتوماتیک سوئینگ نوعی سیستم بازکننده خودکار برای دربهای لولایی است. در این مدل، لنگه درب مانند یک درب معمولی حول محور لولا حرکت میکند، اما نیروی باز و بسته شدن بهجای دست کاربر توسط موتور و اپراتور تأمین میشود.
این درب ممکن است بهصورت تکلنگه یا دولنگه اجرا شود. در مدل تکلنگه، یک اپراتور حرکت درب را کنترل میکند. در مدل دولنگه نیز هر لنگه میتواند اپراتور مستقل داشته باشد و با استفاده از برد هماهنگکننده، ترتیب باز و بسته شدن دو لنگه مدیریت شود.
درب سوئینگ با درب گردان یا ریولوینگ تفاوت دارد. درب گردان از چند باله تشکیل شده که حول یک محور مرکزی میچرخند؛ اما درب سوئینگ همان ساختار لولایی متداول را حفظ کرده و تنها فرآیند حرکت آن اتوماتیک میشود.
هنگامی که کاربر به ورودی نزدیک میشود، سنسور حرکتی حضور او را تشخیص داده و فرمان باز شدن را به برد کنترل ارسال میکند. در پروژههای دارای دسترسی محدود، این فرمان ممکن است از کارتخوان، اکسس کد، شستی، ریموت یا سیستم مدیریت ساختمان صادر شود.
پس از دریافت فرمان، موتور داخل اپراتور فعال شده و نیروی خود را از طریق بازوی مکانیکی یا ریل کشویی به لنگه درب منتقل میکند. درب با شتاب کنترلشده حرکت کرده و در زاویه تعیینشده متوقف میشود.
پس از پایان زمان باز ماندن و اطمینان از خالی بودن مسیر، درب بهآرامی بسته میشود. برد کنترل در بخش پایانی حرکت سرعت را کاهش میدهد تا از برخورد شدید درب با چهارچوب، ایجاد صدا و استهلاک قطعات جلوگیری شود.
در صورت تشخیص مانع در مسیر، سیستم میتواند حرکت را متوقف کرده یا جهت حرکت را معکوس کند. نحوه واکنش درب به مانع، میزان نیرو و حساسیت سیستم باید هنگام نصب متناسب با وزن درب و شرایط پروژه تنظیم شود.
در مدل تکلنگه، یک لنگه درب حول محور لولا باز و بسته میشود. این مدل برای ورودیهای کمعرض، اتاقها، راهروها، دفاتر اداری و بخشهای داخلی ساختمان مناسب است.
جهت باز شدن درب باید بر اساس فضای داخلی، مسیر تردد و الزامات ایمنی تعیین شود. اپراتور نیز متناسب با وزن، عرض و زاویه بازشوی لنگه انتخاب میشود.

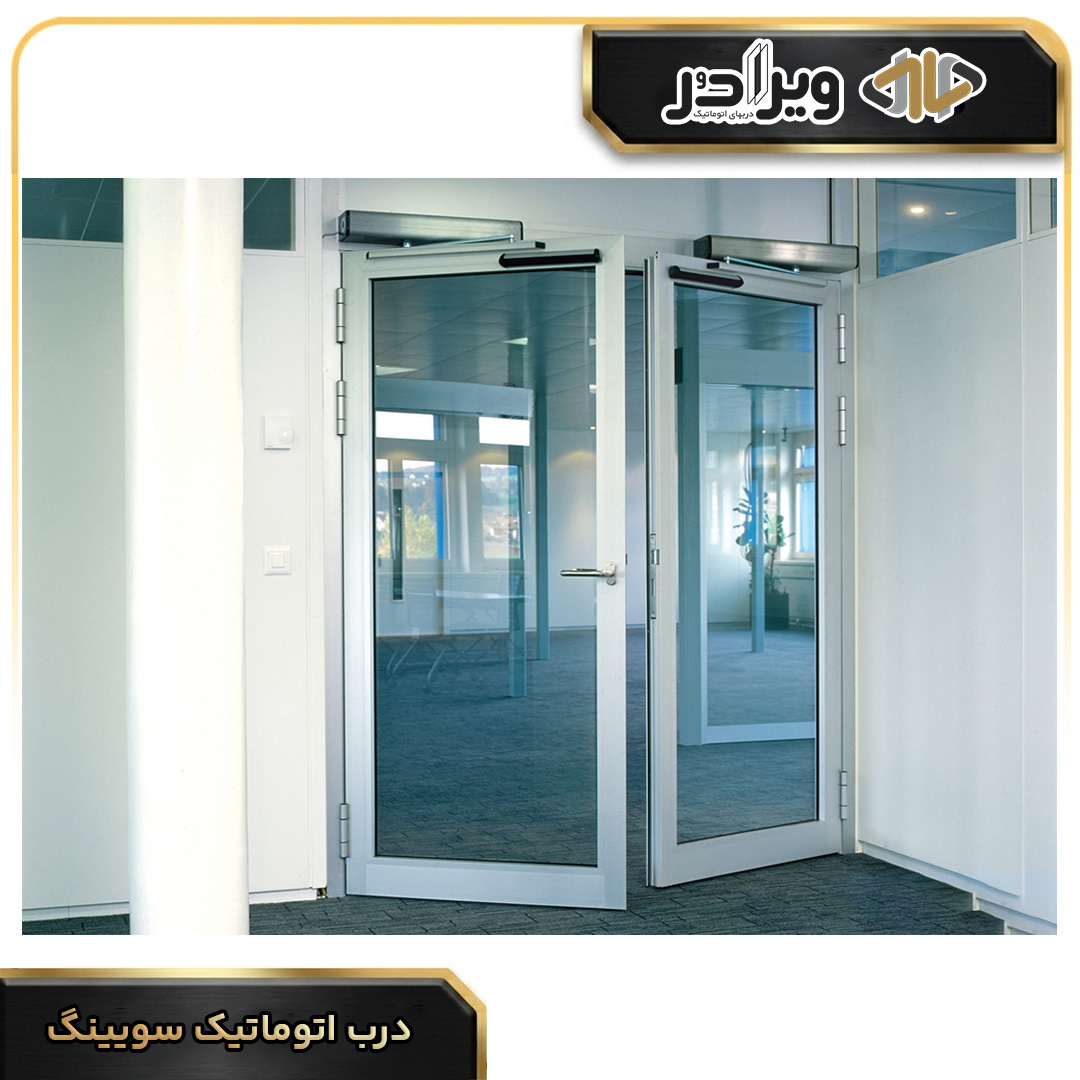

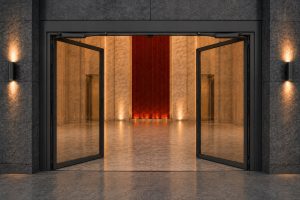

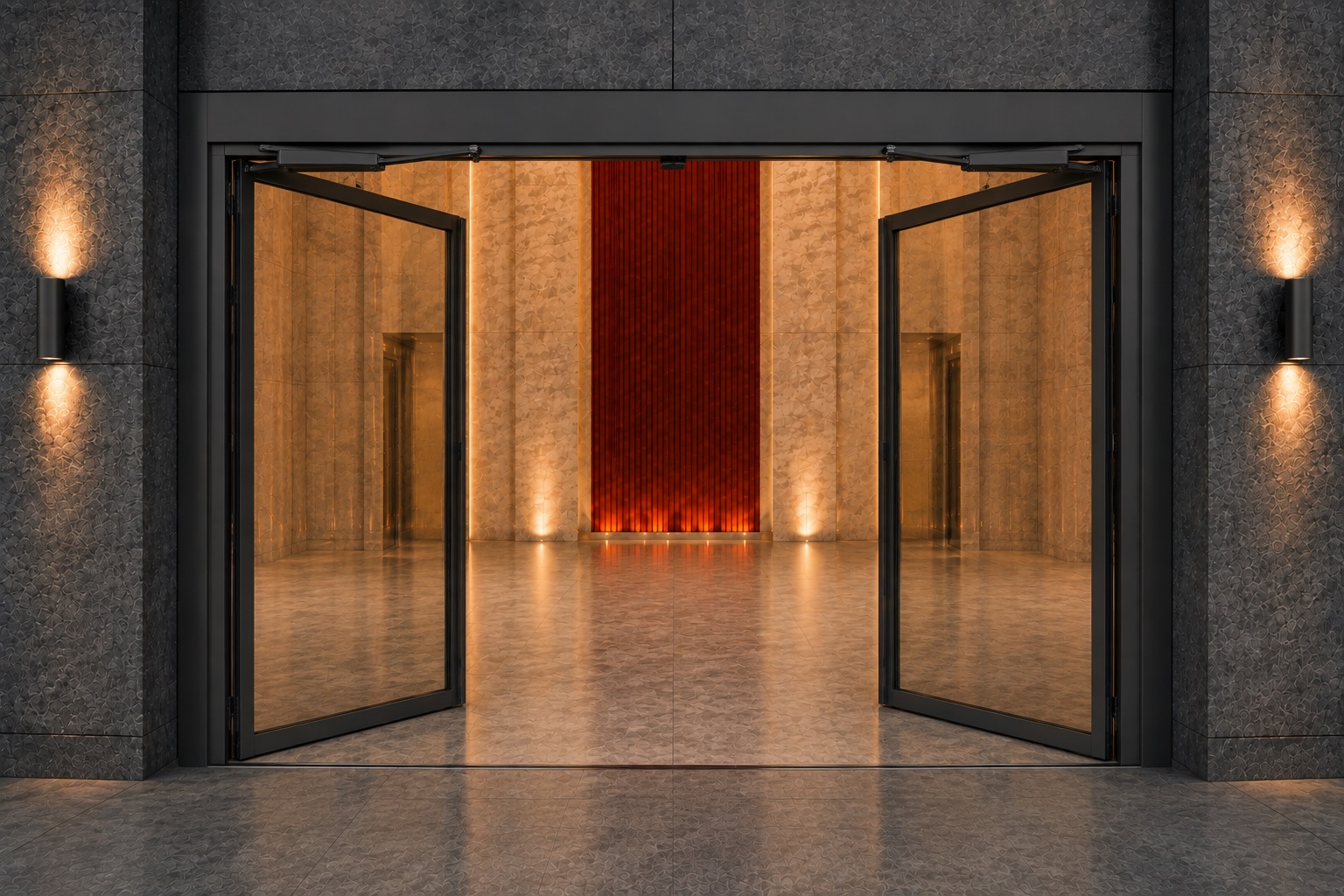

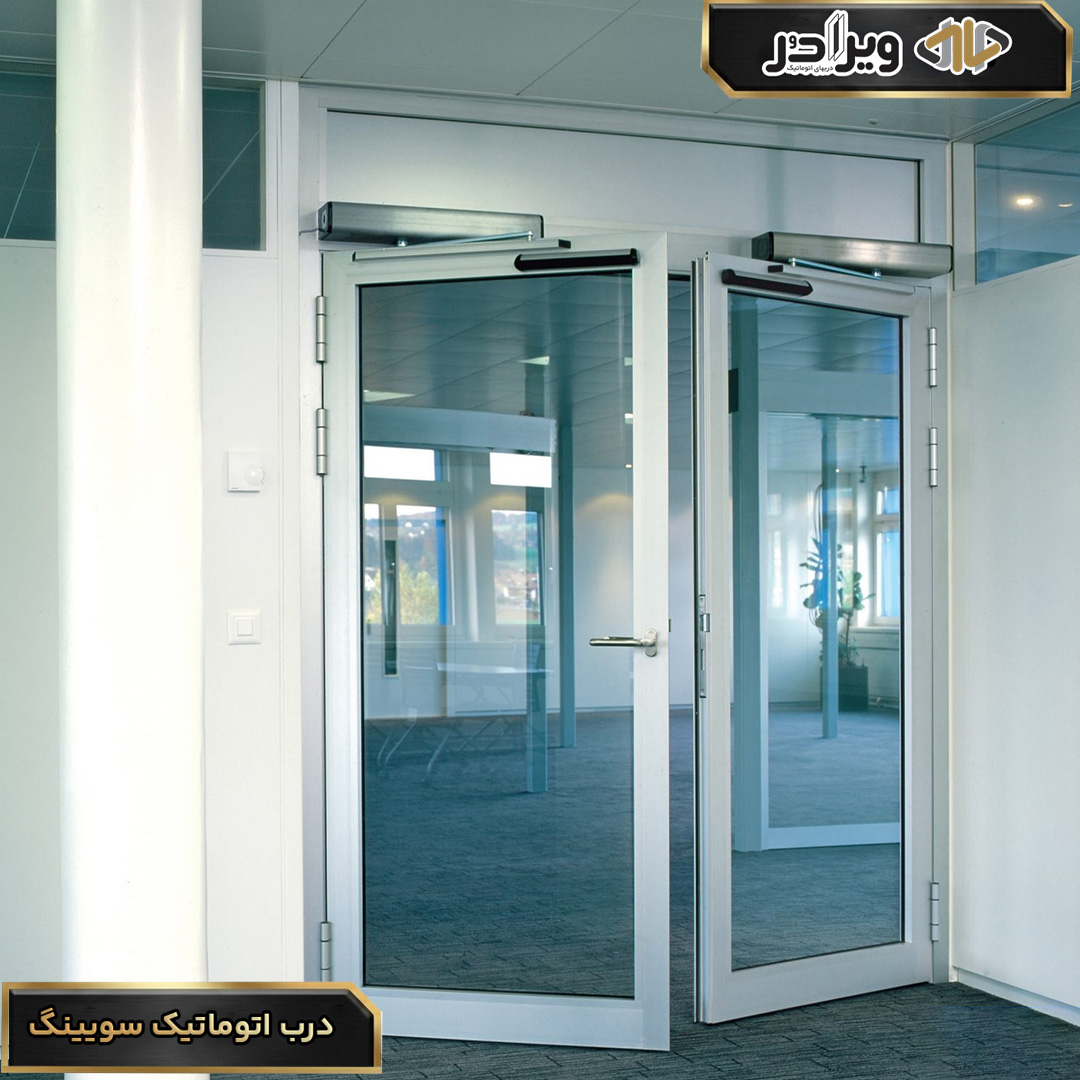

در مدل دولنگه، دو لنگه درب بهصورت هماهنگ باز و بسته میشوند. هر لنگه معمولاً به اپراتور مستقل مجهز میشود و برد هماهنگکننده ترتیب عملکرد آنها را مدیریت میکند.
در دربهای دولنگهای که دارای لبه همپوشان هستند، باید ترتیب باز و بسته شدن دقیق باشد. لنگه اول هنگام باز شدن زودتر حرکت میکند و هنگام بسته شدن، لنگه دوم پیش از آن در جای خود قرار میگیرد.
در این مدل، نیروی اپراتور از طریق یک بازوی مفصلی به درب منتقل میشود. بازوی فشاری معمولاً زمانی استفاده میشود که اپراتور در سمتی نصب شده باشد که برای باز کردن درب باید آن را هل دهد.
این ساختار نصب ساده و استحکام مناسبی دارد، اما بازوی آن روی سطح درب و چهارچوب قابل مشاهده است.
در مدل ریل کشویی، بازوی اپراتور داخل یک ریل حرکت میکند. این ساختار ظاهر منظمتر و جمعوجورتری دارد و برای پروژههایی که زیبایی ورودی اهمیت بیشتری دارد، انتخاب مناسبی است.
انتخاب میان بازوی فشاری و ریل کشویی به جهت بازشو، عمق چهارچوب، محل نصب اپراتور و وزن درب بستگی دارد.
درب سوئینگ کممصرف یا Low Energy برای حرکت با سرعت و نیروی محدود طراحی میشود. این مدل بیشتر در ساختمانهایی استفاده میشود که تردد متوسطی دارند و حرکت آرامتر درب مورد نیاز است.
انتخاب و تنظیم این سیستم باید متناسب با وزن درب، شرایط کاربران و الزامات ایمنی پروژه انجام شود.
در محیطهایی مانند بیمارستانها، مراکز خرید، ساختمانهای اداری و فرودگاهها که تعداد سیکلهای باز و بسته شدن زیاد است، باید از اپراتوری با ظرفیت کارکرد مداوم و توان مناسب استفاده شود.
درب سوئینگ به دلیل امکان باز شدن بدون تماس و قابلیت عبور آسان ویلچر و برانکارد، در بیمارستانها، کلینیکها و مراکز توانبخشی کاربرد زیادی دارد. این سیستم میتواند به کلید بدون تماس، شستی آرنجی یا سنسور متصل شود.
در ساختمانهای اداری، درب اتوماتیک لولایی میتواند برای ورودی اصلی، اتاق جلسات، بخش مدیریت و فضاهای دارای کنترل دسترسی استفاده شود. قابلیت اتصال به کارتخوان و حضور و غیاب، مدیریت ورود و خروج را آسانتر میکند.
در ورودی مجتمعهای مسکونی، لابی و فضاهای مشترک میتوان از سیستم سوئینگ برای افزایش راحتی ساکنان استفاده کرد. این ویژگی بهخصوص برای سالمندان، کودکان و افرادی که بسته یا وسایل حمل میکنند، مفید است.
درب سوئینگ برای ورودی بخشهای داخلی هتل، سالنها، رستوران، اتاقهای خدماتی و مسیرهای عبور کارکنان قابل استفاده است. حرکت خودکار درب میتواند تردد مهمانان و کارکنان را روانتر کند.
در بانکها، این سیستم میتواند به تجهیزات امنیتی، کارتخوان، قفل برقی و سیستم کنترل تردد متصل شود و برای مدیریت ورود به بخشهای مختلف مورد استفاده قرار گیرد.
مدارس، دانشگاهها و مراکز آموزشی میتوانند از درب سوئینگ در ورودی ساختمان، کتابخانه، آزمایشگاه و فضاهای دارای دسترسی کنترلشده استفاده کنند.
درب سوئینگ با اتصال به کلید بدون تماس، راهکاری مناسب برای کاهش تماس دست با سطوح مشترک در سرویسهای بهداشتی عمومی و مراکز درمانی است.
در فضاهای تخصصی، درب لولایی اتوماتیک میتواند با سیستم کنترل تردد و تجهیزات فعالسازی بدون تماس ترکیب شود. نوع درب، درزبندی و متریال آن باید متناسب با شرایط محیط انتخاب شود.
اپراتور، اصلیترین بخش سیستم سوئینگ است و وظیفه تولید و کنترل نیروی حرکت درب را بر عهده دارد. ظرفیت اپراتور باید با وزن، عرض، جنس و میزان تردد درب هماهنگ باشد.
انتخاب اپراتور ضعیف ممکن است باعث کندی حرکت، داغ شدن موتور، بسته نشدن کامل درب و کاهش طول عمر سیستم شود. استفاده از اپراتوری بیش از نیاز نیز میتواند هزینه پروژه را بدون ضرورت افزایش دهد.
برد کنترل اپراتور امکان تنظیم سرعت باز شدن، سرعت بسته شدن، زاویه بازشو، زمان توقف در حالت باز، نیروی حرکت و واکنش به مانع را فراهم میکند.
سیستم سوئینگ را میتوان روی بسیاری از دربهای لولایی نصب کرد، مشروط بر اینکه لنگه، چهارچوب و لولاها استحکام کافی داشته باشند.
پیش از نصب روی درب موجود، باید وضعیت لولاها، شاقول بودن چهارچوب، میزان اصطکاک، وزن لنگه و فضای بالای درب بررسی شود.
سنسور فعالسازی، حضور فرد را در محدوده ورودی تشخیص داده و فرمان باز شدن را صادر میکند. محدوده تشخیص باید بهگونهای تنظیم شود که درب در زمان مناسب باز شود و نسبت به حرکت افراد خارج از مسیر واکنش غیرضروری نداشته باشد.
سنسور ایمنی روی لنگه یا اطراف مسیر حرکت نصب میشود و محدوده باز و بسته شدن درب را کنترل میکند. وجود این سنسور در فضاهای پرتردد و محیطهایی که کودکان، سالمندان یا افراد کمتوان حضور دارند، اهمیت بیشتری دارد.
در دربهای دولنگه و ورودیهای عریض ممکن است برای پوشش کامل مسیر، استفاده از چند سنسور ضروری باشد.
درب اتوماتیک سوئینگ قابلیت اتصال به انواع تجهیزات کنترل دسترسی را دارد. پس از تأیید هویت کاربر، کنترلر ابتدا قفل را آزاد کرده و سپس فرمان باز شدن درب را به اپراتور ارسال میکند.
پس از عبور فرد و بسته شدن کامل درب، سیستم مجدداً قفل را فعال میکند. هماهنگی صحیح میان قفل و اپراتور اهمیت زیادی دارد؛ زیرا صدور فرمان حرکت پیش از آزاد شدن قفل میتواند به موتور و بازوی مکانیکی فشار وارد کند.
نحوه عملکرد در زمان قطع برق به مدل اپراتور، نوع قفل و تجهیزات جانبی بستگی دارد. در صورت استفاده از باتری پشتیبان، درب میتواند برای تعداد مشخصی سیکل به فعالیت ادامه دهد.
در برخی اپراتورها، امکان باز و بسته کردن دستی درب هنگام قطع برق وجود دارد. میزان نیروی لازم برای حرکت دستی باید هنگام نصب بررسی و تنظیم شود.
در پروژههای حساس میتوان مشخص کرد که درب هنگام قطع برق در وضعیت باز، بسته یا آزاد قرار گیرد. این تصمیم باید بر اساس نیازهای ایمنی و امنیتی ساختمان اتخاذ شود.
درب سوئینگ میتواند به سمت داخل یا خارج باز شود. جهت مناسب بر اساس مسیر تردد، فضای موجود، موقعیت اپراتور و الزامات خروج اضطراری تعیین میشود.
مسیر حرکت لنگه باید عاری از مانع باشد و باز شدن درب نباید راهرو، پله، رمپ یا مسیر رفتوآمد را ناایمن کند. در مسیرهای خروج اضطراری، جهت بازشو باید با ضوابط پروژه و نظر مراجع مسئول هماهنگ باشد.
در حالت فشاری، اپراتور لنگه را برای باز شدن هل میدهد. در این حالت معمولاً از بازوی مفصلی استفاده میشود.
در حالت کششی، اپراتور لنگه را به سمت خود میکشد. در این شرایط ممکن است از ریل کشویی یا بازوی متناسب با ساختار چهارچوب استفاده شود.
انتخاب نوع بازو به محل نصب اپراتور، جهت بازشو، عمق چهارچوب و محدودیتهای معماری وابسته است.
یکی از مهمترین کاربردهای درب اتوماتیک لولایی، تسهیل تردد افراد کمتوان، سالمندان و کاربران ویلچر است. باز شدن خودکار درب، نیاز به وارد کردن نیروی دست را حذف کرده و عبور از ورودی را آسانتر میکند.
زمان باز ماندن، سرعت حرکت و محل نصب شستی باید متناسب با شرایط این کاربران تنظیم شود. مسیر ورودی نیز باید عرض کافی، سطح هموار و فضای مناسب برای حرکت ویلچر داشته باشد.
لنگه درب سوئینگ هنگام حرکت، فضای مشخصی را اشغال میکند. به همین دلیل، نصب سنسور ایمنی و تنظیم صحیح نیروی حرکت اهمیت زیادی دارد.
در بسیاری از پروژهها امکان نصب اپراتور سوئینگ روی درب موجود وجود دارد. بااینحال، پیش از نصب باید وضعیت درب بهصورت کامل بررسی شود.
پیش از نصب، وضعیت درب، چهارچوب، لولاها و مسیر حرکت بررسی میشود. سپس اپراتور در موقعیت مناسب روی درب یا چهارچوب قرار گرفته و بازوی انتقال نیرو نصب میشود.
پس از تکمیل سیمکشی و اتصال سنسورها، قفل و تجهیزات کنترلی، تنظیمات اولیه شامل زاویه بازشو، سرعت، زمان توقف و حساسیت تشخیص مانع انجام میشود.
در پایان، عملکرد سیستم در چندین سیکل آزمایش شده و نحوه استفاده و آزادسازی دستی به بهرهبردار آموزش داده میشود.
سرویس دورهای باعث حفظ عملکرد روان، کاهش استهلاک و پیشگیری از خرابی ناگهانی سیستم میشود. فاصله زمانی سرویس به میزان تردد، وزن درب و شرایط محیط بستگی دارد.
در بازدیدهای دورهای بهتر است موارد زیر بررسی شوند:
قیمت درب اتوماتیک سوئینگ به مشخصات درب و تجهیزات مورد نیاز پروژه بستگی دارد. در برخی پروژهها تنها اپراتور روی درب موجود نصب میشود و در برخی دیگر، ساخت لنگه، چهارچوب و تجهیزات کامل نیز مورد نیاز است.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
برای اعلام قیمت دقیق، لازم است ابعاد، وزن، جهت بازشو و شرایط محل نصب بررسی شوند.
ویرا دربهای اتوماتیک سوئینگ را متناسب با ابعاد، وزن، جنس درب و میزان تردد هر پروژه طراحی و اجرا میکند. امکان نصب سیستم روی دربهای جدید یا بسیاری از دربهای لولایی موجود وجود دارد.
در انتخاب تجهیزات، اپراتور، نوع بازو، سنسورها، قفل و تجهیزات کنترل تردد بهصورت یکپارچه بررسی میشوند تا سیستم عملکردی روان، ایمن و متناسب با نیاز ساختمان داشته باشد.
بازدید فنی، نصب اصولی، تنظیم دقیق و پشتیبانی دورهای از مهمترین عوامل مؤثر بر دوام و کیفیت عملکرد درب اتوماتیک لولایی هستند.
درب اتوماتیک سوئینگ راهکاری مناسب برای اتوماتیکسازی دربهای لولایی است. این سیستم بدون نیاز به فضای جانبی مورد نیاز دربهای کشویی، امکان باز و بسته شدن خودکار، اتصال به کنترل تردد و استفاده از تجهیزات ایمنی را فراهم میکند.
قابلیت اجرا بهصورت تکلنگه و دولنگه، امکان نصب روی دربهای شیشهای، فلزی و چوبی و سهولت استفاده برای سالمندان و افراد کمتوان، از مهمترین مزایای این سیستم هستند.
انتخاب اپراتور مناسب، سلامت لولا و چهارچوب، نصب سنسورهای ایمنی و سرویس دورهای نقش مهمی در عملکرد مطمئن و طول عمر درب اتوماتیک سوئینگ دارند.
درب سوئینگ نوعی درب اتوماتیک لولایی است که با استفاده از اپراتور و موتور، حول محور لولا باز و بسته میشود.
خیر. درب سوئینگ یک درب لولایی است که به داخل یا خارج باز میشود؛ اما درب گردان از چند باله تشکیل شده که حول محور مرکزی میچرخند.
در بسیاری از موارد بله. وزن و عرض درب، استحکام چهارچوب، سلامت لولاها و فضای نصب اپراتور باید پیش از اجرا بررسی شوند.
انتخاب مدل مناسب به عرض ورودی، میزان تردد و معماری ساختمان بستگی دارد. مدل دولنگه برای دهانههای عریضتر مناسبتر است.
بله. امکان باز شدن بدون تماس، عبور آسان ویلچر و برانکارد و اتصال به کلیدهای بدون تماس، این سیستم را برای مراکز درمانی مناسب میکند.
بله. این سیستم قابلیت اتصال به کارتخوان، اکسس کد، اثر انگشت، ریموت، شستی و سایر تجهیزات کنترل دسترسی را دارد.
بسته به اپراتور، امکان استفاده از باتری پشتیبان یا باز و بسته کردن دستی درب وجود دارد. نحوه عملکرد باید بر اساس نیاز پروژه تنظیم شود.
بله. سنسور ایمنی حضور افراد یا اجسام را در مسیر حرکت تشخیص میدهد و خطر برخورد لنگه درب با کاربران را کاهش میدهد.
هر دو حالت امکانپذیر است. جهت بازشو بر اساس فضای محل، مسیر تردد، نوع اپراتور و الزامات ایمنی تعیین میشود.
بله، مشروط بر اینکه مدل اپراتور بر اساس وزن و عرض لنگه انتخاب شود. استفاده از اپراتور نامتناسب میتواند باعث استهلاک و کاهش کیفیت عملکرد شود.
فاصله سرویس به میزان تردد و شرایط محیط بستگی دارد. بررسی دورهای اپراتور، بازو، لولا، سنسورها و قفل برای حفظ عملکرد ایمن توصیه میشود.
قیمت بر اساس تعداد لنگهها، وزن و ابعاد درب، مدل اپراتور، نوع بازو، سنسورها، قفل، کنترل تردد، باتری و شرایط نصب محاسبه میشود.
تعداد لنگهها، عرض و ارتفاع، وزن تقریبی درب، جنس لنگه، جهت بازشو، میزان تردد، تصاویر محل نصب و تجهیزات جانبی مورد نیاز از مهمترین اطلاعات اولیه هستند.
