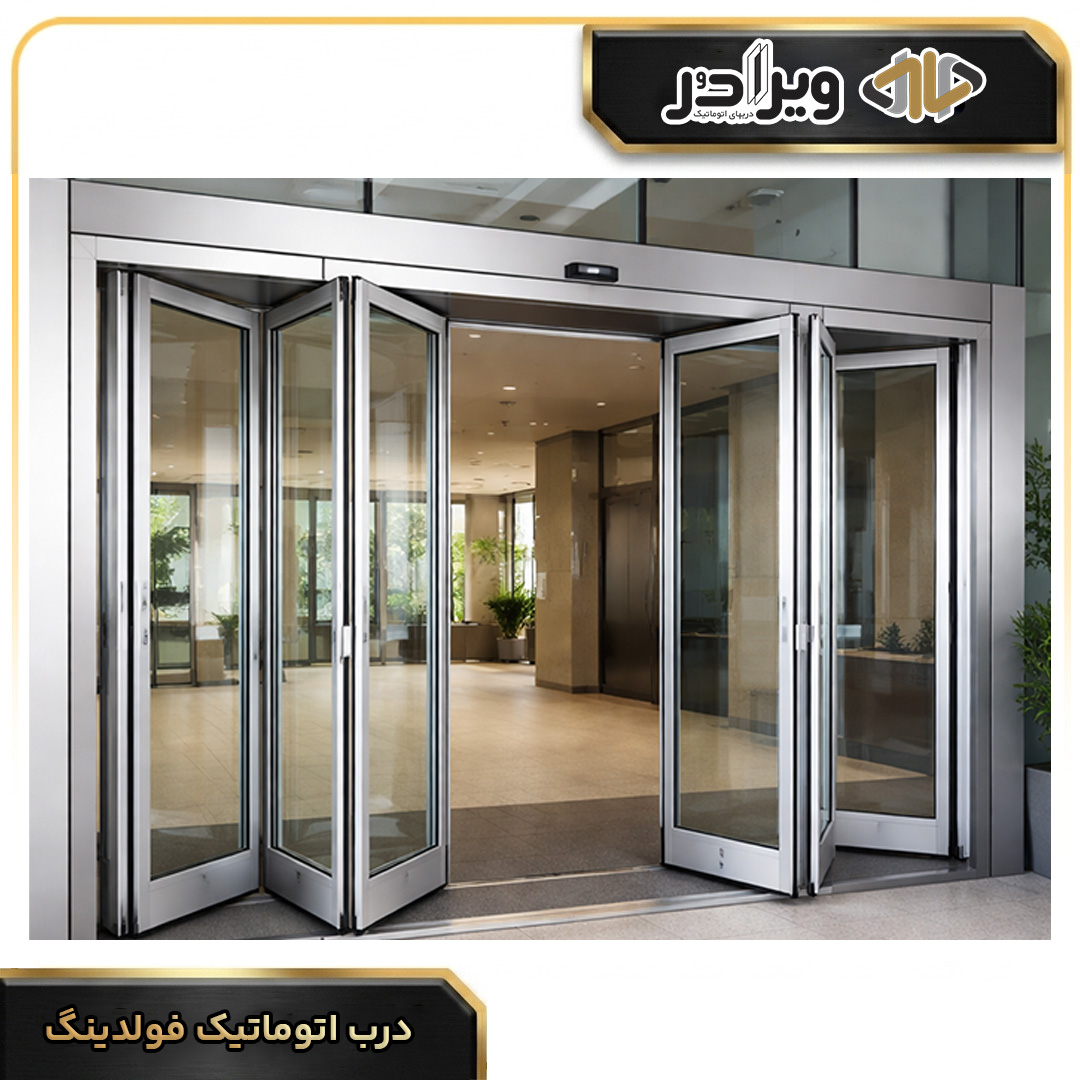

درب اتوماتیک فولدینگ یکی از کاربردیترین انواع دربهای اتوماتیک برای ورودیهایی است که فضای جانبی کافی برای اجرای درب کشویی وجود ندارد. این سیستم که با نامهای درب اتوماتیک تاشو، درب اتوماتیک آکاردئونی و Automatic Folding Door نیز شناخته میشود، از لنگههایی تشکیل شده است که هنگام باز شدن روی یکدیگر تا میشوند و فضای کمی را در اطراف دهانه اشغال میکنند.
ساختار تاشوی این درب باعث میشود بخش بیشتری از عرض ورودی برای عبور افراد آزاد شود. به همین دلیل، درب فولدینگ برای راهروهای باریک، فروشگاهها، مراکز درمانی، ساختمانهای اداری، رستورانها، هتلها و پروژههایی که با محدودیت معماری روبهرو هستند، انتخابی مناسب محسوب میشود.
دربهای اتوماتیک فولدینگ ویرا بر اساس ابعاد دهانه، تعداد لنگهها، جهت بازشو، وزن شیشه، میزان تردد و نیازهای هر پروژه بهصورت سفارشی طراحی و تولید میشوند. امکان انتخاب مدل یکطرفه یا دوطرفه، نوع فریم، رنگ پروفیل، شیشه و تجهیزات کنترلی نیز وجود دارد.
درب اتوماتیک فولدینگ نوعی درب تاشو است که لنگههای آن بهصورت جفتی به یکدیگر متصل میشوند. هنگام باز شدن، هر جفت لنگه حول اتصالات خود حرکت کرده و مانند صفحات یک کتاب روی یکدیگر تا میشوند.
برخلاف درب اسلایدینگ که لنگههای آن برای باز شدن به فضای جانبی نیاز دارند، درب فولدینگ بیشتر فضای مورد نیاز خود را در محدوده همان دهانه تأمین میکند. این ویژگی باعث میشود در ورودیهایی که در کنار آنها دیوار، ستون، ویترین یا مانع معماری وجود دارد، امکان ایجاد بازشوی مفیدتری فراهم شود.
این سیستم میتواند بهصورت تکطرفه یا دوطرفه اجرا شود. در مدل تکطرفه، تمام لنگهها به یک سمت جمع میشوند و در مدل دوطرفه، بخشی از لنگهها به سمت راست و بخش دیگر به سمت چپ تا میشوند.
هنگامی که سنسور نزدیک شدن فرد را تشخیص میدهد، فرمان باز شدن به برد کنترل ارسال میشود. موتور اپراتور فعال شده و نیروی لازم را از طریق بازوها، تسمه یا مکانیزم حرکتی مخصوص به لنگهها منتقل میکند.
لنگههای متصل هنگام حرکت بهتدریج روی یکدیگر تا میشوند و در طرفین دهانه قرار میگیرند. هماهنگی میان لنگهها اهمیت زیادی دارد؛ زیرا تمام بخشها باید بدون برخورد، لرزش یا اعمال فشار اضافی حرکت کنند.
پس از عبور کاربران و خالی شدن محدوده ایمنی، برد کنترل فرمان بسته شدن را صادر میکند. لنگهها بهآرامی از حالت تاشده خارج شده و در یک خط قرار میگیرند تا دهانه بسته شود.
سرعت باز و بسته شدن، زمان باز ماندن، زاویه حرکت و میزان حساسیت سیستم نسبت به مانع، از طریق تنظیمات اپراتور کنترل میشوند.
درب فولدینگ و اسلایدینگ هر دو برای ایجاد تردد خودکار استفاده میشوند، اما نوع حرکت لنگهها و فضای مورد نیاز آنها متفاوت است.
در مدل یکطرفه، تمام لنگههای تاشو به سمت راست یا چپ دهانه جمع میشوند. این مدل برای ورودیهایی مناسب است که در یک سمت امکان قرارگیری لنگههای جمعشده وجود دارد.
تعداد لنگهها بر اساس عرض دهانه، وزن پنلها و میزان بازشوی مورد نیاز تعیین میشود.
در مدل دوطرفه، لنگهها به دو گروه تقسیم شده و به سمت راست و چپ باز میشوند. این طراحی ظاهر متقارنتری ایجاد کرده و برای ورودیهای عریضتر مناسب است.
در این سیستم، هماهنگی دو طرف اهمیت زیادی دارد و اپراتور باید حرکت هر دو مجموعه را بهصورت دقیق مدیریت کند.
این مدل از دو لنگه متصل تشکیل میشود که هنگام باز شدن روی یکدیگر تا میشوند. در ورودیهای کوچک و راهروهای باریک میتوان از این ساختار استفاده کرد.
در مدل چهار لنگه، معمولاً دو لنگه در هر سمت قرار میگیرند و هنگام باز شدن بهصورت جفتی روی یکدیگر جمع میشوند. این مدل میتواند عرض بازشوی بیشتری ایجاد کند.
در این مدل، لنگهها با شیشه سکوریت یا لمینت ایمن ساخته میشوند. شفافیت شیشه باعث حفظ دید، عبور نور طبیعی و هماهنگی با نماهای مدرن میشود.
در مدل فریمدار، شیشه داخل پروفیلهای آلومینیومی قرار میگیرد. فریم از لبههای شیشه محافظت کرده و محل مناسبی برای اتصال لولاها، بازوها و یراقآلات ایجاد میکند.
در مدل فریملس، میزان استفاده از پروفیل اطراف شیشه کاهش پیدا میکند و ظاهر شفافتری ایجاد میشود. امکان اجرای این مدل به وزن، ابعاد شیشه و نوع اتصالات بستگی دارد و باید از نظر فنی بررسی شود.
در فروشگاههایی که عرض ورودی محدود است یا ویترینها فضای جانبی دهانه را اشغال کردهاند، درب فولدینگ میتواند بدون نیاز به فضای زیاد، مسیر مناسبی برای ورود مشتریان ایجاد کند.
در برخی بخشهای بیمارستان و درمانگاه که راهرو باریک است، استفاده از درب تاشو میتواند فضای عبور مناسبتری ایجاد کند. ابعاد درب باید متناسب با ویلچر، برانکارد یا تجهیزات پزشکی تعیین شود.
درب فولدینگ میتواند در ورودی دفاتر، اتاقهای جلسات، بخشهای دارای دسترسی محدود و راهروهای داخلی مورد استفاده قرار گیرد.
در هتلها میتوان از این سیستم برای ورودی سالنها، رستورانها، بخشهای خدماتی یا مسیرهایی که فضای کافی برای درب کشویی ندارند، استفاده کرد.
در فضاهای پذیرایی، درب فولدینگ میتواند برای جدا کردن سالن، آشپزخانه، فضای باز یا بخشهای خدماتی استفاده شود و هنگام باز شدن، فضای کمی اشغال کند.
این سیستم برای لابی، ورودی فضاهای مشترک، سالنها یا بخشهایی که محدودیت فضا دارند، قابل استفاده است.
مدارس، دانشگاهها و مراکز آموزشی میتوانند درب فولدینگ را در ورودی کلاسها، آزمایشگاهها، کتابخانهها و سالنهای چندمنظوره به کار ببرند.
در بخشهایی که عبور کارکنان، تجهیزات یا ترولی انجام میشود و فضای جانبی محدود است، امکان استفاده از درب فولدینگ با متریال مناسب وجود دارد.
اپراتور درب فولدینگ باید توانایی کنترل حرکت همزمان چند لنگه متصل را داشته باشد. ظرفیت موتور بر اساس وزن مجموع لنگهها، عرض دهانه، تعداد سیکلهای روزانه و میزان اصطکاک یراقآلات تعیین میشود.
برد کنترل وظیفه مدیریت سرعت، شتاب، توقف نرم و واکنش سیستم به سنسورهای ایمنی را بر عهده دارد. تنظیمات باید بهگونهای انجام شوند که لنگهها بدون ضربه و کشش اضافی تا و باز شوند.
استفاده از اپراتور نامتناسب میتواند باعث حرکت کند، صدای غیرعادی، ناهماهنگی لنگهها و کاهش طول عمر اتصالات شود.
لولاها و اتصالات میان لنگهها از مهمترین قطعات این سیستم هستند. این قطعات باید علاوه بر تحمل وزن پنلها، امکان حرکت مکرر و روان را فراهم کنند.
استفاده از یراقآلات بیکیفیت میتواند باعث ایجاد لقی، افتادگی لنگهها، افزایش صدا یا بسته نشدن صحیح درب شود. به همین دلیل، کیفیت لولاها و نحوه نصب آنها اهمیت زیادی دارد.
در مدلهای شیشهای معمولاً از شیشه سکوریت ایمن استفاده میشود. ضخامت شیشه باید بر اساس ابعاد هر لنگه، نوع فریم، وزن قابل تحمل اپراتور و تعداد اتصالات تعیین شود.
در صورت نیاز به سطح ایمنی بیشتر، امکان بررسی استفاده از شیشه لمینت نیز وجود دارد. تمام برشها و سوراخکاریهای مورد نیاز باید پیش از سکوریت شدن شیشه انجام شوند.
پروفیلهای آلومینیومی وظیفه نگهداری شیشه و ایجاد ساختار مقاوم برای اتصال لولاها و بازوها را بر عهده دارند. ضخامت و نوع مقطع باید متناسب با وزن لنگهها انتخاب شود.
امکان استفاده از رنگ پودری الکترواستاتیک، پوشش آنادایز و رنگهای سفارشی وجود دارد. رنگ مشکی، سفید، نقرهای، خاکستری و شامپاینی از گزینههای رایج هستند.
سنسور فعالسازی نزدیک شدن فرد را تشخیص داده و فرمان باز شدن را صادر میکند. محل نصب سنسور باید بهگونهای انتخاب شود که مسیر واقعی ورود کاربران را پوشش دهد.
سنسورهای ایمنی حضور افراد یا اجسام را در محدوده حرکت لنگهها تشخیص میدهند. تا زمانی که مانعی در مسیر وجود داشته باشد، درب نباید بسته شود یا باید حرکت خود را متوقف کند.
به دلیل تا شدن لنگهها و وجود نقاط متحرک متعدد، پوشش کامل نواحی خطر اهمیت زیادی دارد. تعداد سنسورها باید بر اساس عرض درب و ساختار سیستم تعیین شود.
درب فولدینگ دارای نقاط حرکتی بیشتری نسبت به درب کشویی ساده است. محل اتصال لنگهها، لبههای درب و فضای جمع شدن پنلها باید بهدرستی کنترل شوند.
درب اتوماتیک فولدینگ میتواند به انواع تجهیزات مدیریت ورود و خروج متصل شود. پس از تأیید دسترسی، کنترلر قفل را آزاد کرده و فرمان باز شدن را به اپراتور ارسال میکند.
نحوه عملکرد سیستم هنگام قطع برق به مدل اپراتور، نوع قفل و تجهیزات پشتیبان بستگی دارد. در صورت نصب باتری، درب میتواند برای تعداد مشخصی سیکل به فعالیت ادامه دهد.
در برخی سیستمها امکان باز و بسته کردن دستی درب پس از آزاد شدن اپراتور وجود دارد. روش آزادسازی و میزان نیروی مورد نیاز باید در زمان تحویل به بهرهبردار آموزش داده شود.
حالت مطلوب در زمان قطع برق باید بر اساس نیازهای امنیتی، نوع کاربری و ضوابط خروج اضطراری مشخص شود.
استفاده از درب فولدینگ در مسیر خروج اضطراری باید بر اساس ضوابط پروژه و تأیید مراجع مسئول انجام شود. قابلیت تاشدن یا باز شدن دستی لزوماً به معنای مناسب بودن تمام مدلها برای خروج اضطراری نیست.
نوع قفل، عرض مفید دهانه، جهت بازشو، عملکرد هنگام قطع برق و امکان آزادسازی دستی باید پیش از انتخاب سیستم بررسی شوند.
این سیستم در صورت طراحی با عرض مفید مناسب میتواند برای عبور ویلچر استفاده شود. میزان فضای آزاد پس از تا شدن لنگهها باید با ابعاد ویلچر و مسیر حرکت کاربران هماهنگ باشد.
سطح کف، آستانه، سرعت حرکت درب و زمان باز ماندن نیز باید متناسب با نیاز افراد کمتوان تنظیم شود.
اندازهگیری دقیق عرض، ارتفاع، تراز کف و فضای جمع شدن لنگهها پیش از تولید ضروری است. تعداد و عرض پنلها باید بهگونهای تعیین شوند که پس از باز شدن، کمترین مزاحمت را در مسیر عبور ایجاد کنند.
چهارچوب و محل نصب اپراتور باید استحکام کافی برای تحمل وزن مجموعه را داشته باشند. هرگونه اختلاف تراز میتواند باعث فشار نامتعادل بر لولاها و ناهماهنگی حرکت لنگهها شود.
پس از آمادهسازی زیرسازی، اپراتور، فریم و لنگهها در محل نصب میشوند. لولاها و بازوها باید با دقت تنظیم شوند تا فاصله میان پنلها یکنواخت باشد.
پس از اتصال سنسورها، قفل و تجهیزات کنترلی، سرعت حرکت، زمان باز ماندن، نیروی موتور و حساسیت تشخیص مانع تنظیم میشوند.
در پایان، سیستم در چندین سیکل کامل آزمایش شده و هماهنگی تمام لنگهها بررسی میشود.
به دلیل وجود لولاها و اتصالات متعدد، سرویس دورهای درب فولدینگ اهمیت زیادی دارد. بیتوجهی به تنظیمات میتواند باعث افتادگی، لقی یا حرکت نامنظم لنگهها شود.
قیمت درب اتوماتیک فولدینگ بر اساس مشخصات فنی و شرایط اجرایی پروژه تعیین میشود. ابعاد، تعداد لنگهها و نوع اپراتور از مهمترین عوامل مؤثر بر قیمت هستند.
برای اعلام قیمت دقیق، لازم است محل نصب، ابعاد ورودی، عرض بازشوی مورد نیاز و تجهیزات جانبی بررسی شوند.
ویرا دربهای اتوماتیک فولدینگ را متناسب با ابعاد واقعی ورودی، میزان تردد و محدودیتهای معماری هر پروژه طراحی و تولید میکند.
در انتخاب تجهیزات، تعداد لنگهها، نوع اپراتور، شیشه، فریم، سنسورها و یراقآلات بهصورت یکپارچه بررسی میشوند تا سیستم حرکت روان، ایمنی مناسب و طول عمر قابل قبولی داشته باشد.
اندازهگیری دقیق، تولید سفارشی، نصب اصولی و پشتیبانی فنی از مهمترین عوامل دستیابی به عملکرد مناسب این سیستم هستند.
درب اتوماتیک فولدینگ راهکاری مناسب برای ورودیهایی است که فضای جانبی کافی برای نصب درب کشویی ندارند. لنگههای این سیستم هنگام باز شدن روی یکدیگر تا میشوند و بخش زیادی از عرض دهانه را آزاد میکنند.
قابلیت اجرا بهصورت یکطرفه و دوطرفه، امکان استفاده از شیشه و پروفیلهای متنوع و اتصال به سنسورها و سیستمهای کنترل تردد، این درب را برای فروشگاهها، مراکز درمانی، ساختمانهای اداری، هتلها و فضاهای محدود مناسب کرده است.
عملکرد صحیح درب فولدینگ به اندازهگیری دقیق، انتخاب اپراتور و یراقآلات مناسب، نصب تخصصی و سرویس منظم وابسته است.
درب فولدینگ نوعی درب اتوماتیک تاشو است که لنگههای آن هنگام باز شدن روی یکدیگر جمع میشوند و برای ورودیهای دارای محدودیت فضا مناسب است.
لنگههای درب اسلایدینگ به طرفین حرکت میکنند، اما لنگههای فولدینگ روی یکدیگر تا میشوند. به همین دلیل، مدل فولدینگ به فضای جانبی کمتری نیاز دارد.
انتخاب مدل مناسب به عرض دهانه، فضای موجود و فرم معماری بستگی دارد. مدل دوطرفه ظاهر متقارنتری ایجاد میکند و برای ورودیهای عریضتر مناسب است.
بله. یکی از مهمترین مزایای این درب، امکان ایجاد بازشوی مناسب در ورودیهایی است که فضای جانبی محدودی دارند.
بله. در مدلهای شیشهای معمولاً از شیشه سکوریت استفاده میشود. ضخامت آن باید متناسب با ابعاد و وزن هر لنگه انتخاب شود.
در صورت طراحی عرض مفید مناسب، تنظیم زمان باز ماندن و اجرای کف هموار، امکان عبور ویلچر وجود دارد.
بله. این سیستم قابلیت اتصال به کارتخوان، اکسس کد، ریموت، شستی، اثر انگشت و سایر تجهیزات کنترل دسترسی را دارد.
بسته به مدل اپراتور، امکان استفاده از باتری پشتیبان یا آزادسازی دستی وجود دارد. وضعیت مورد نظر باید پیش از نصب مشخص شود.
مناسب بودن سیستم برای خروج اضطراری باید بر اساس مدل درب، عرض دهانه، مکانیزم آزادسازی و ضوابط پروژه بررسی شود.
به دلیل وجود لولاها و اتصالات بیشتر، بررسی دورهای یراقآلات، لنگهها، اپراتور و سنسورها اهمیت زیادی دارد.
ابعاد، تعداد لنگهها، مدل بازشو، نوع اپراتور، شیشه، پروفیل، یراقآلات، سنسورها و شرایط نصب، عوامل اصلی تعیین قیمت هستند.
عرض و ارتفاع دهانه، تصاویر محل نصب، عرض بازشوی مورد نیاز، مدل یکطرفه یا دوطرفه، میزان تردد، نوع شیشه و تجهیزات جانبی مورد نیاز از اطلاعات اولیه لازم هستند.
